Touchsteuerung

Art.Nr.: 335

! Nicht mehr im Lieferprogramm !

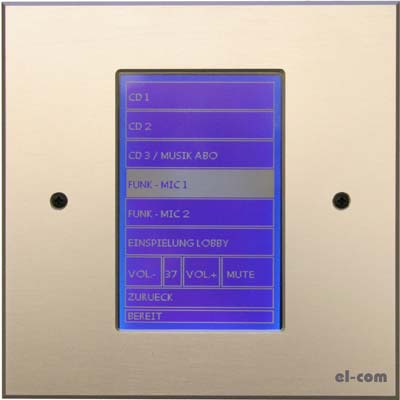

Die kompakte Mediensteuerung verfügt über einen Touchscreen mit welchen sich die Funktionen der ELA Anlage visualisieren und einstellen lassen.
Die Oberflächengestaltung und die Funktionen der programmierbaren Tasten lassen sich mittels Schnittstelle programmieren. Es können 6 Ebenen zu je 12 Tasten programmiert, und jeder Taste können bis zu drei Funktionen zugewiesen werden.
Symmetrische Eingänge für Mikrofon und 0dB Signalquellen sind rückseitig angebracht. Die beiden Quellen können mittels Menüsteuerung gemischt werden. Ein symmetrischer Ausgang dient zur Weiterleitung des Signals an die PROMAS.
Zur Steuerung weiterer Komponenten besitzt diese Steuerung noch zwei frei programmierbare RS232 Ausgänge.

Ab der Firmware Version 2.7 wird auch Soundweb London BLU-100 unterstützt. Die Checksumme und die Umschlüsselung der Sonderzeichen erfolgt direkt in der Firmware von der Steuerung.
-2014-

Zubehör:
UP-Dose 335-DOSE

Technische Daten 335
Versorgungsspannung 24V/DC
Stromaufnahme 200mA max
RS232 2
RS485 1
Diplay 4,3" mit Touch
Audio IN 0dB sym. + Mic sym.
Audio OUT 0dB sym.
Abmessung 150 x 150mm
Artikel 335/1 ist wie beschrieben, nur ohne Audioteil
  • Info und Bedienung Firmwareversion bis 2.99
    Download (PDF, 1,0 MB)
  • Info und Bedienung Firmwareversion ab 3.00
    Download (PDF, 763 KB)
  • Prospekt 335
    Download (PDF, 90 KB)
  • Soundweb London Interface Kit
    Download (PDF, 1,0 MB)
